Reč je o rekonstrukciji stambene zgrade sa 53 stanova u Milanu, ukupne površine 6 500 m², uz zadržavanje postojećih radijatora.

Primena tehnologije toplotnih pumpi omogućila je značajno poboljšanje energetske efikasnosti objekta, uprkos činjenici da je izolacija objekta urađena još 2000. godine.

Zgrada i izazov

Zgrada iz šezdesetih godina nalazi se u centru Milana i sastoji se od 53 stana ukupne površine 6 500 m². Godine 2000. objekat je već bio podvrgnut potpunoj rekonstrukciji, uključujući i obnovu fasade i termoizolacije. Grejanje je bilo povereno dva tradicionalna kotla koja su služila i za pripremu sanitarne tople vode, dok su dva čilera obezbeđivala hlađenje tokom letnjih meseci. Distribucija toplote i hladnoće vršila se pomoću radijatora i unutrašnjih terminala.

Tokom 2023. godine odlučeno je da se poboljša energetska efikasnost zgrade modernizacijom sistema klimatizacije, uz obavezu da se zadrži postojeća mreža za distribuciju.

Rešenje

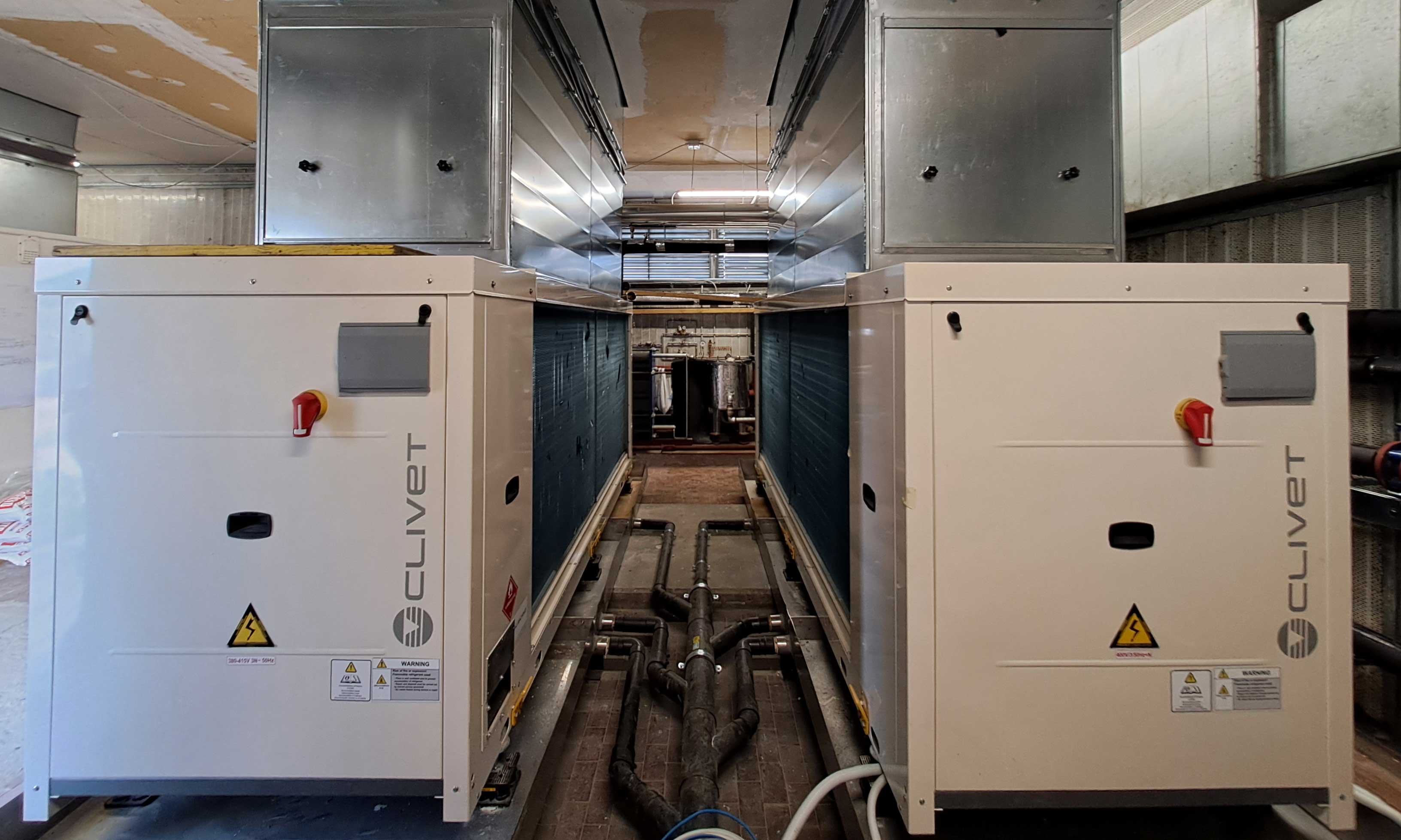

Dva stara kotla zamenjena su sa dve inverter toplotne pumpe „Sheen EVO 2.0“ visokog stepena efikasnosti, koje koriste ekološki rashladni gas R32, kao i sa dva kondenzaciona kotla snage po 200 kW, koji služe kao rezervni izvor i dodatak u slučajevima potrebe za visokom temperaturom vode. Toplotne pumpe se takođe mogu koristiti kao pomoćni izvor za čiler tokom vršnih opterećenja u režimu hlađenja.

Na mestu dva stara čilera instaliran je veoma efikasan čiler „Mangnum WSAT-XEM“.

Zgrada je dodatno opremljena fotonaponskim sistemom snage 40 kW, povezan sa sistemom za skladištenje energije „Clivet Sinergy“, koji obezbeđuje energiju za zajedničke i stambene potrošače.

Celim sistemom upravlja „Building Management System INTELLIPLANT“ kompanije „Clivet“, koji koordinira čitav sistem grejanja i hlađenja, omogućavajući:
- optimizaciju električne i termalne potrošnje,
- praćenje fotonaponske proizvodnje, i
- nadzor nivoa napunjenosti baterija.

Zahvaljujući sistemu „INTELLIPLANT“, upravnik zgrade u svakom trenutku ima pregled rada svih jedinica, a sistemov ugrađeni dijagnostički modul omogućava brzu reakciju u slučaju kvara i preventivno održavanje.



Rezultati

Primena toplotnih pumpi pokazala se kao izuzetno efikasno rešenje za poboljšanje energetske efikasnosti zgrade, čak i uz termoizolaciju koja nije na najvišem nivou i zadržavanje postojećeg sistema distribucije toplote i hladnoće. Ovim pristupom zgrada je povećala svoju energetsku klasu i značajno smanjila troškove za unutrašnji komfor.

Sistem upravljanja zgradom „INTELLIPLANT“ kompanije „Clivet“ omogućava da se aktiviraju samo one komponente sistema koje su trenutno potrebne, u zavisnosti od toplotnog zahteva pojedinih stanova, i da se uvek koristi najefikasniji izvor energije.
Na taj način toplotne pumpe i gasni kotlovi rade u savršenoj hibridnoj sinergiji, obezbeđujući maksimalnu pouzdanost i efikasnost.

Pored toga, „Intelliplant“ omogućava maksimalno iskorišćenje ukupnog kapaciteta sistema, održavajući rad jedinica u optimalnim uslovima i dajući korisniku mogućnost da prati potrošnju toplotne, rashladne i električne energije, lokalno ili na daljinu.

Glavni učesnici projekta:

Instalater: Pentagas
Agencija: Pieracci
Projektant: Studio Planning, Milano

Ugrađene jedinice

2 toplotne pumpe „Sheen EVO 2.0“
2 kotla od po 200 kW
1 čiler „Magnum WSAT-XEM“
1 sistem upravljanja i nadzora „INTELLIPLANT“
1 sistem „Sinergy“ sa inverterom i akumulacijom energije od 40 kW
